Filtrační podloží, jako jsou sušené filtrační písky, Hydro – Antracit nebo katalytické materiály, využívá každá stanice na úpravu vody. Tvoří výplně filtrů a využívají se na příklad k odstraňování sloučenin železa nebo manganu. Řada filtrů FERROTEX je součástí nabídky firmy ACES SA cílenou na klienty, kteří hledají komplexní řešení pro úpravu pitné vody.

Filtry FERROTEX jsou základem vybavení každé stanice na úpravu vody. Využívají se na odstraňování sloučenin železa, manganu, sloučenin dusíku nebo kalnosti. Jako výplně filtrů se používají antracity a filtrační písky.

Technická charakteristika filtrů:

  • Materiálové provedení: díly filtru (konvexní dna, válcovitá část, tryskové dno, vstupy, hrdla apod.) vyrobené z uhlíkové oceli disponující atesty. Tlakový filtr může být vyroben také z austenitických ocelí (v kat. AISI 304, 316L)

  • Pracovní tlak Pmax = 6 barů, přípustná teplota T = 20ºC

  • Ochrana proti korozi: vnitřní - polyesterová pryskyřice nebo epoxidová pryskyřice s atesty Polského hygienického ústavu pro kontakt s pitnou vodou před dřívější přípravou povrchu v souladu s třídou čistoty Sa2,5, vnější - v souladu s normou DIN EN ISO12944 v kategorii korozívnosti C3 M. Existuje možnost antikorozní ochrany v souladu s třídami korozívnosti - C3 - C5. Nabízíme také možnost oboustranného žárového pozinkování a nanesení ebonitového vnitřního obložení.

  • Vybavení filtru: vstupy - horní, dolní, oční; přírubová hrdla; tryskové dno s filtračnímu tryskami nebo laterální filtrační systém.

  • Výrobce na individuální přání klienta umožňuje zanesení konstrukčních změn do konstrukce filtru, které zahrnují umístění a průměr připojovacích hrdel a vstupních otvorů, změnu výšky válcovité části filtru, využití různých typů vík.

Každý z filtrů Ferrotex je dostupný ve dvou variantách provedení představených na obrázcích níže.

Filtr Ferrotex - schéma 1

Filtr Ferrotex - schéma 1

Filtr Ferrotex - schéma 2

Filtr Ferrotex - schéma 2

Popis hrdel

M – automatický odvzdušňovač, T – ruční odvzdušňovač, L – přisypávací poklop, E – hrdla přívodu a odtoku vody, K – revizní vstup

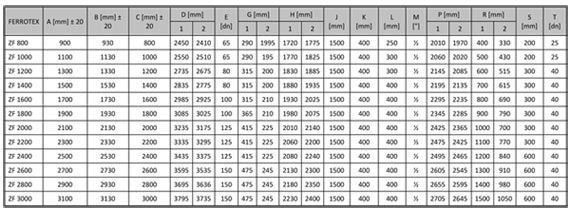

Tabulka níže představuje rozměry filtrů (kliknout pro zvětšení).



FERROTEX ZF 800 ZF 1000 ZF 1200 ZF 1400 ZF 1600 ZF 1800 ZF 2000 ZF 2200 ZF 2400 ZF 2600 ZF 2800 ZF 3000
A [mm] ± 20 900 1100 1300 1500 1700 1900 2100 2300 2500 2700 2900 3100
B [mm] ± 20 930 1130 1330 1530 1730 1930 2130 2330 2530 2730 2930 3130
C [mm] ± 20 800 1000 1200 1400 1600 1800 2000 2200 2400 2600 2800 3000
D [mm] 1 2450 2550 2735 2835 2985 3085 3235 3335 3435 3595 3695 3795
2 2410 2510 2675 2775 2925 3025 3175 3295 3375 3535 3636 3735
E [dn] 65 65 80 80 100 100 125 125 125 150 150 150
G [mm] 1 290 290 315 315 315 365 415 415 415 475 475 475
2 195 195 200 200 210 210 225 225 225 245 245 245
H [mm] 1 1720 1770 1830 1880 1930 1980 2010 2060 2080 2130 2180 2230
2 1775 1825 1885 1935 2025 2075 2140 2200 2240 2300 2350 2400
J [mm] 1500 1500 1500 1500 1500 1500 1500 1500 1500 1500 1500 1500
K [mm] 400 400 400 400 400 400 400 400 400 400 400 400
L [mm] 250 300 300 400 400 400 400 400 400 400 400 400
M [''] ½ ½ ½ ½ ½ ½ ½ ½ ½ ½ ½ ½
P [mm] 1 2010 2060 2145 2195 2295 2345 2425 2475 2495 2605 2655 2705
2 1970 2020 285 2135 2235 2285 2365 2425 2465 2545 2595 2645
R [mm] 1 400 500 600 700 800 900 1000 1100 1200 1300 1400 1500
2 330 430 515 615 690 790 700 770 840 910 980 1050
S [mm] 400 400 400 400 400 400 400 400 400 400 400 400
T [dn] 25 25 40 40 40 40 40 40 40 40 40 40
